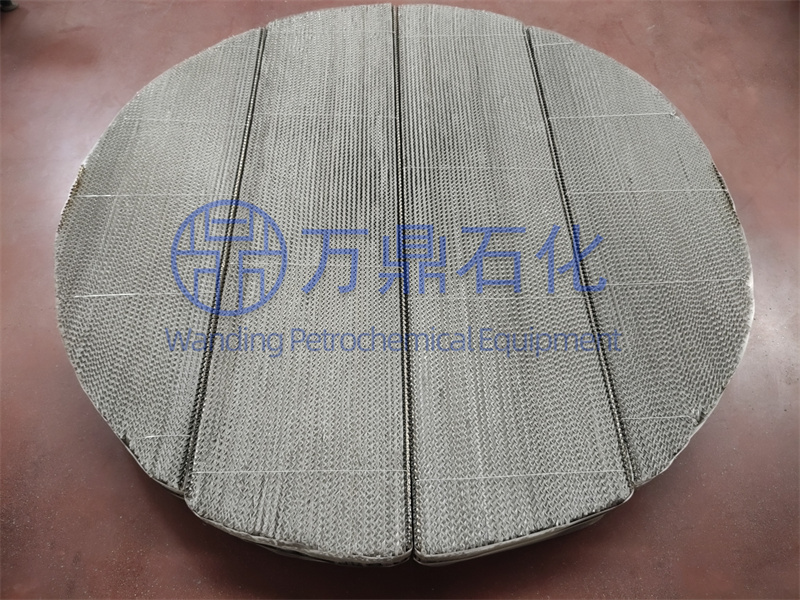

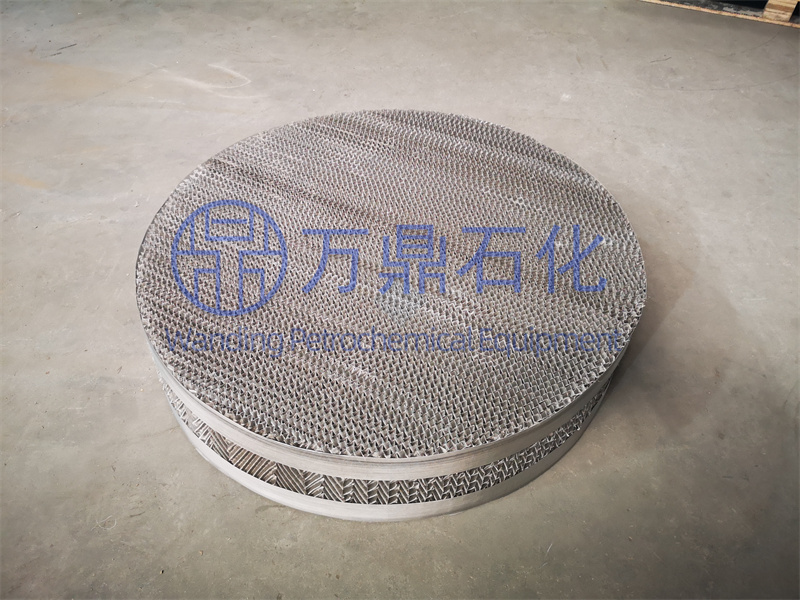

雙層絲網波紋填料是由雙層80?100目金屬絲網重疊在一起軋成波紋片，而后如同單層絲網填料一樣組裝成盤。采用短層是用以加強毛細作用達到提高分離效率的目的。

　　(1)幾何結構

　　雙層絲網波紋填料的主要幾何參數與特性數據見表。

　　雙層絲網波紋填料的主要幾何參數

編號	填料名稱	目數	絲徑/mm	絲布厚/mm	峰高/mm	波距/mm	比表面積/(m2/m3)	空隙率/%	備注
1	不銹鋼雙層	100	0.085	0.4	3.5	6-8	820	83.6
2	不銹鋼雙層	100	0.085	0.4	4.3	7-4	713	85.7
3	不銹鋼單層	80	0.115	0.3	3.5	6.8	820	87.5	作比較

　　由于使用雙層絲網重疊在一起軋成波紋片，強化了毛細作用，使其具有良好的可潤濕性能，因而即使像水之類表面張力大的液體，在較低的液體噴淋密度下，分離效率也能顯著提高。

　　(3)與單層絲網波紋填料比較

　　雙層絲網填料的傳質性能完全符合絲網波紋填料的一般規律,即傳質效率隨負荷的減小而上升。在相同的e因子條件下，雙層絲網波紋填料的分離效率比單層絲網波紋填料提高1.4倍，每米填料的壓降比單層絲網填料略高些，但每塊理論級壓降明顯減少，只有單層絲網填料的40%。雙層與單層絲網波紋填料的性能比較列于表。

　　雙層與單層絲網波紋填料的性能比較

填料類型	峰高/mm	比表面積/(m2/m3)	F因子/[m/s(kg/m3)0.5]	每米填料理論板數//nt/m-1	每米填料壓降△p/m/(Pa/m)	每塊板壓降△p/nt/(Pa/m)	分離功F·nt/[s-1?(kg/m3)0.5]
雙層網波	3.5	820	1-7	26	933	36.0	44.2
單層網波	3-5	820	1.7	12	800	66.7	20.4

　　雙層絲網波紋填料是針對不銹鋼材質對某些物系潤濕性能差，表面處理強化技術又尚無成熟的方法而開發的。因此，對于一些特殊要求的塔器，雖然用材料比單層增加一倍，但分離效率成倍提高。例如，反應堆稀釋重水再濃縮裝置，必須提高分離效率，降低塔高和體積,使用這種填料可以減少廠房高度和占地面積。另外，對無高網目的絲網材料，又需要高的分離效率，雙層網填料也是十分可取的。國內在尼龍66原料分離上應用，取得較好的效果。
